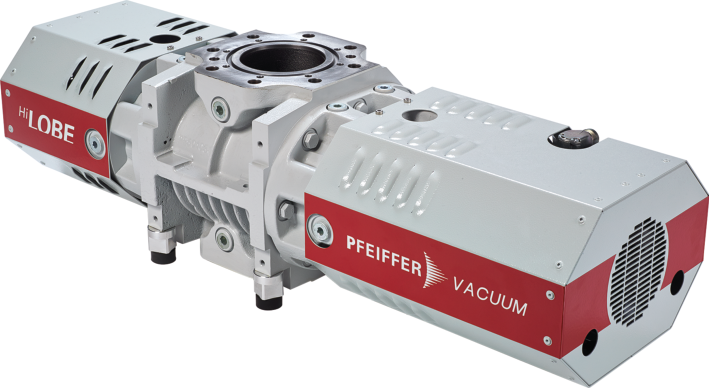

HiLobe 2104, çok yüksek debi gerektiren vakum uygulamaları için geliştirilmiş, entegre zorlamalı hava soğutmalı ve harici frekans konvertörü ile çalışan Roots (booster) tipi kuru vakum pompasıdır.
Yağsız (dry) çalışma prensibi sayesinde proses tarafında kontaminasyon oluşturmaz ve özellikle yüksek vakum hızlandırma (boosting) gerektiren sistemlerde maksimum verim sağlar.
Geniş devir aralığı ve yüksek pompalama kapasitesi sayesinde büyük hacimli vakum sistemleri ve yoğun proses yükleri için HiLobe serisinin en güçlü çözümlerinden biridir.
HiLobe 2104, senkronize iki loblu rotor yapısı ile gazı sıkıştırmadan taşır. Harici frekans konvertörü sayesinde devir sayısı proses gereksinimlerine göre hassas şekilde ayarlanabilir. Bu yapı sayesinde:
Çok yüksek pompalama hızları elde edilir
Vakum çekme süreleri ciddi şekilde kısalır
Ön vakum pompası üzerindeki yük azaltılır
Sistem genel verimi ve stabilitesi artırılır
%100 kuru (dry), yağsız vakum teknolojisi
Entegre zorlamalı hava soğutma ile yüksek termal stabilite
Çok geniş devir ve debi aralığı
Yüksek debide düşük enerji tüketimi
Harici frekans konvertörü ile esnek hız kontrolü
Düşük sızıntı oranı ve uzun servis aralığı
Dikey montaj ve kompakt tasarım
|
Özellik |
Değer |
|---|---|
|
Pompa Tipi |
Roots (Booster) vakum pompası |
|
Model |
HiLobe 2104 |
|
Çalışma Prensibi |
Kuru (Dry) |
|
Soğutma Yöntemi |
Hava – Zorlamalı konveksiyon |
|

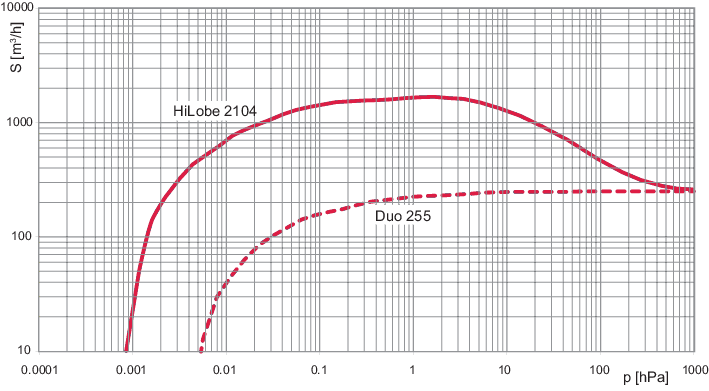

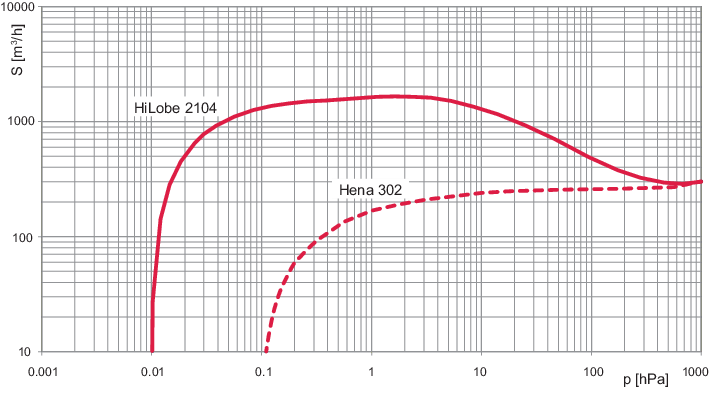

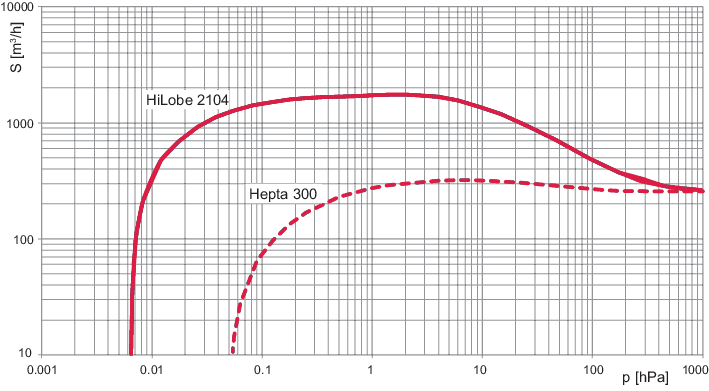

Nominal Pompalama Hızı |
260 – 2100 m³/h |
|
Pompalama Hızı (tipik) |
450 – 1450 m³/h |
|
Dönüş Hızı |
1500 – 12 000 rpm |
|
Maks. Diferansiyel Basınç (maks. devir) |
12 hPa |
|
Maks. Diferansiyel Basınç (min. devir) |
75 hPa |
|
Motor Tipi |
3-faz motor |
|
Anma Gücü (maks. devir) |
3.5 kW |
|
Giriş Gerilimi |
380 – 480 V AC (±10 %), 50/60 Hz |
|
Elektronik Sürücü |
RC 5500 |
|
I/O Arayüzleri |
RS-485, PV can |
|

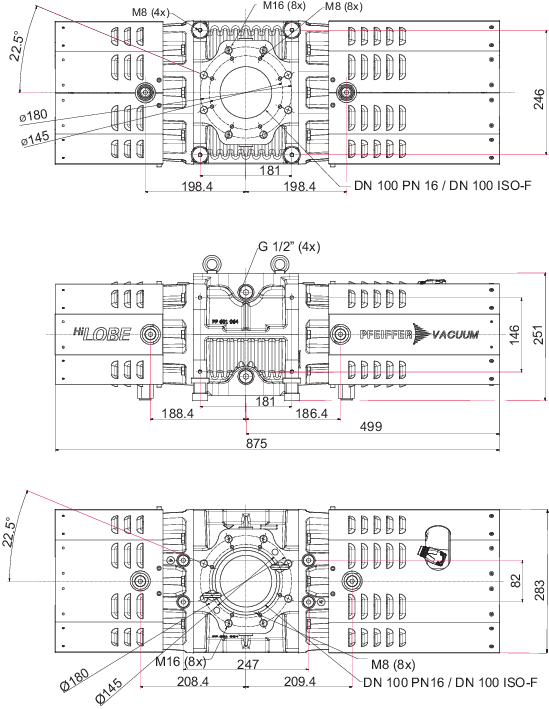

Bağlantı Flanşı (Giriş / Çıkış) |
DN 100 ISO-F / DN 100 PN 16 |
|
Montaj Pozisyonu |
Dikey, giriş yukarıda |
|
Çalışma Sıcaklığı |
5 – 40 °C |
|
Koruma Sınıfı |
IP54 (Type 12) |
|
Yağ Tipi |
D2 |
|
Yağ Miktarı |
0.65 l |
|
Ses Seviyesi (1 hPa) |
69 dB(A) |
|
Sızıntı Oranı |
< 1 × 10⁻⁶ Pa·m³/s |
|
Önerilen Sigorta |
16 A |
|
Ağırlık |
115 kg |
Büyük hacimli vakum sistemleri
Vakum fırınları ve sinterleme prosesleri
Kaplama (PVD / CVD) ve yüzey teknolojileri
Kimya ve petrokimya prosesleri
Merkezi vakum istasyonları
Sürekli ve ağır hizmet tipi endüstriyel uygulamalar
Çok yüksek debide hızlı vakum çekişi
Ön vakum pompası ömrünün uzatılması
Proses sürelerinin kısaltılması
Enerji verimliliğinde artış
Uzun süreli, stabil ve güvenli çalışma
