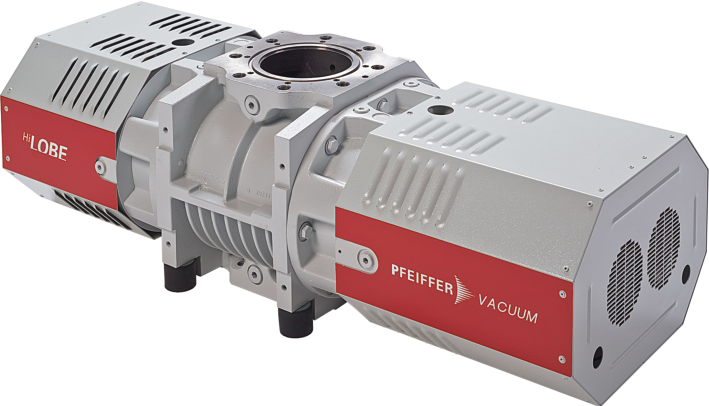

HiLobe 2704, çok yüksek debi gerektiren endüstriyel vakum uygulamaları için geliştirilmiş, entegre zorlamalı hava soğutmaya sahip ve harici frekans konvertörü ile çalışan Roots (booster) tipi kuru vakum pompasıdır.
Yağsız (dry) çalışma prensibi sayesinde proses tarafında kirlenme riski oluşturmaz ve özellikle yüksek hacimli sistemlerde hızlı vakum çekişi sağlar.
Geniş pompalama kapasitesi ve yüksek mekanik dayanımı ile ağır hizmet tipi, sürekli çalışan vakum sistemleri için HiLobe serisinin en güçlü çözümlerinden biridir.
HiLobe 2704, senkronize iki loblu rotor yapısı ile gazı sıkıştırmadan transfer eder. Harici frekans konvertörü sayesinde dönüş hızı proses ihtiyacına göre ayarlanabilir. Bu yapı:
Çok yüksek pompalama hızları
Kısa vakum çekiş süreleri
Ön vakum pompası üzerindeki yükün azaltılması
Daha stabil ve enerji verimli sistemler
sağlar.
%100 kuru (dry), yağsız vakum teknolojisi
Entegre zorlamalı hava soğutma
Çok geniş debi ve devir aralığı
Yüksek hacimli sistemlerde maksimum verim
Harici frekans konvertörü ile hassas hız kontrolü
Düşük sızıntı oranı ve uzun servis aralığı
Büyük flanş çapları ile yüksek gaz akış kapasitesi
|
Özellik |
Değer |
|---|---|
|
Pompa Tipi |
Roots (Booster) vakum pompası |
|
Model |
HiLobe 2704 |
|
Çalışma Prensibi |
Kuru (Dry) |
|
Soğutma Yöntemi |
Hava – Zorlamalı konveksiyon |
|
Nominal Pompalama Hızı |
890 – 2700 m³/h |
|
Dönüş Hızı |
1500 – 4500 rpm |
|
Maks. Diferansiyel Basınç (maks. devir) |
35 hPa |
|
Maks. Diferansiyel Basınç (min. devir) |
50 hPa |
|
Motor Tipi |
3-faz motor |
|
Anma Gücü (maks. devir) |
3.5 kW |
|
Giriş Gerilimi |
380 – 480 V AC (±10 %), 50/60 Hz |
|
Elektronik Sürücü |
RC 7500 |
|
I/O Arayüzleri |
RS-485, PV can |
|
Bağlantı Flanşı (Giriş / Çıkış) |
DN 160 ISO-F / DN 150 PN 16 |
|
Montaj Pozisyonu |
Dikey, giriş yukarıda |
|
Çalışma Sıcaklığı |
5 – 40 °C |
|
Koruma Sınıfı |
IP54 (Type 12) |
|
Yağ Tipi |
D2 |
|
Yağ Miktarı |
3.2 l |
|
Ses Seviyesi (1 hPa) |
62 dB(A) |
|
Sızıntı Oranı |
< 1 × 10⁻⁶ Pa·m³/s |
|
Önerilen Sigorta |
25 A |
|

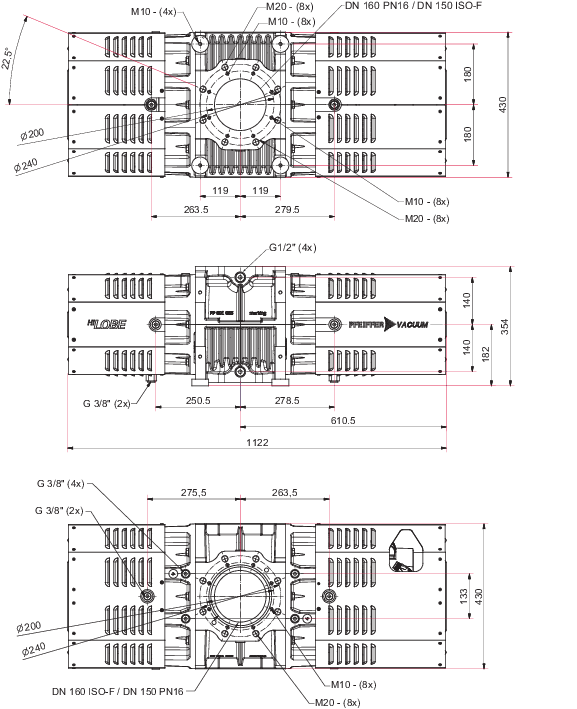

Boyutlar (L×W×H) |
1122 × 430 × 354 mm |
|
Ağırlık |
280 kg |
Büyük hacimli merkezi vakum sistemleri
Vakum fırınları ve sinterleme uygulamaları
PVD / CVD kaplama prosesleri
Kimya ve petrokimya tesisleri
Metalurji ve yüzey işlem hatları
Sürekli ve ağır hizmet tipi endüstriyel prosesler
Çok yüksek debide hızlı vakum çekişi
Proses sürelerinde ciddi kısalma
Ön vakum pompasının korunması ve ömrünün uzatılması
Enerji tüketiminin optimize edilmesi
Uzun süreli, stabil ve güvenli sistem çalışması
