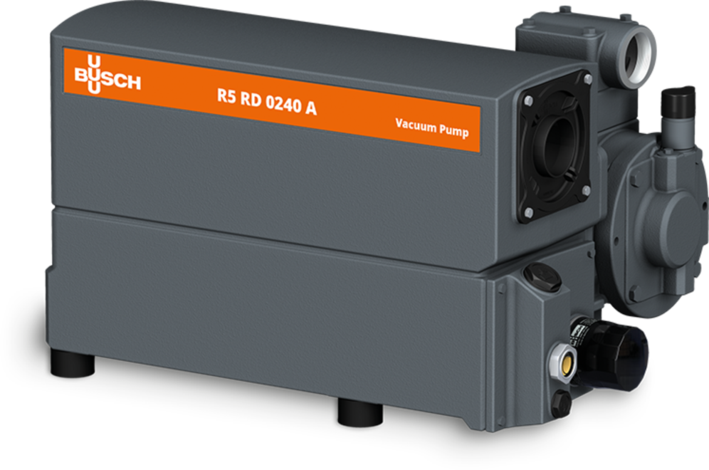

R5 RD 0240 A, yüksek debi ve yüksek gaz/buhar toleransı gerektiren endüstriyel prosesler için geliştirilmiş yağlı tip döner kanatlı (rotary vane) bir vakum pompasıdır.
RD serisine özgü tasarımı sayesinde yoğun gaz yükleri altında dahi stabil vakum performansı sunar.
Güçlü motoru, geniş yağ hacmi ve sağlam mekanik yapısı ile sürekli çalışmaya uygun bir karakter sergiler.
Özellikle proses koşullarının değişken olduğu, yoğuşma ve buhar riskinin bulunduğu uygulamalarda güvenilir bir vakum çözümüdür.
Pompa, yağlı döner kanatlı prensip ile çalışır. Rotor üzerindeki kanatlar merkezkaç kuvvetiyle pompa gövdesine temas ederek kapalı hacimler oluşturur. Bu hacimler girişten çıkışa doğru küçülürken gaz sıkıştırılır ve tahliye edilir.
RD serisinde kullanılan tasarım:
Gaz ve buhar toleransını artırır
Yoğuşma riskini azaltmaya yardımcı olur
Sürekli ve dengeli bir çalışma sağlar
Pompa yağı, sızdırmazlık, yağlama ve ısı transferi görevlerini eş zamanlı olarak yerine getirir.
RD serisine özgü yüksek gaz ve buhar toleransı
200–240 m³/h aralığında yüksek pompalama kapasitesi
Geniş yağ hacmi sayesinde termal stabilite
Sürekli çalışmaya uygun sağlam mekanik yapı
Düşük titreşim ve kontrollü ses seviyesi
G 2” diş bağlantı ile yüksek debili entegrasyon
|
Özellik |
Değer |
|---|---|
|
Pompa Tipi |
Yağlı döner kanatlı vakum pompası |
|
Seri / Model |
R5 RD 0240 A |
|
Nominal Pompalama Hızı (50 Hz) |
200 m³/h |
|
Nominal Pompalama Hızı (60 Hz) |
240 m³/h |
|
Motor Devir Hızı (50 Hz) |
1500 rpm |
|
Motor Devir Hızı (60 Hz) |
1800 rpm |
|
Güç Tüketimi (50 Hz, nihai basınçta) |
2.0 kW |
|
Güç Tüketimi (60 Hz, nihai basınçta) |
2.5 kW |
|
Yağ Kapasitesi |
7 l |
|
Bağlantı Flanşı |
G 2” diş |
|
Ses Seviyesi (50 Hz) |
maks. 68 dB(A) |
|
Ses Seviyesi (60 Hz) |
maks. 72 dB(A) |
|
Çalışma Sıcaklığı |
5 – 40 °C |
|
Boyutlar (L × W × H) |
815 × 510 × 410 mm |
|
Ağırlık |
175 kg |
Kimya ve petrokimya prosesleri
Kurutma ve degazaj uygulamaları
Gaz ve buhar yükü yüksek vakum sistemleri
Reaktör ve proses vakumu
Merkezi endüstriyel vakum sistemleri
R5 RD 0240 A;
Yüksek gaz ve buhar içeriğine sahip,
Sürekli ve değişken proses koşulları bulunan,
Yüksek debi gerektiren
uygulamalar için uygundur. Daha temiz ve düşük gaz yüküne sahip uygulamalarda RA veya RB serileri tercih edilebilir.
