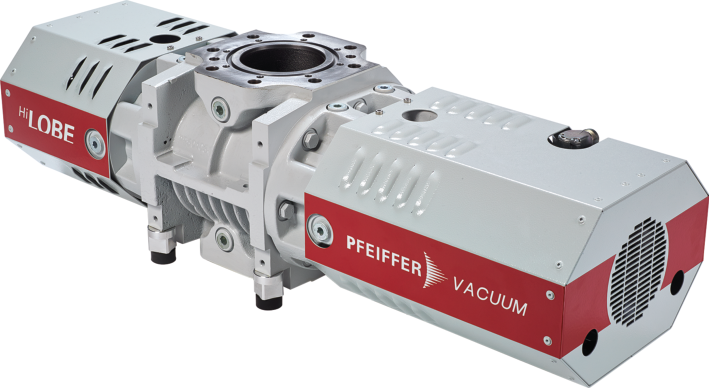

HiLobe 1304, entegre zorlamalı hava soğutma sistemi ve harici frekans konvertörü ile donatılmış, yüksek performanslı Roots (booster) tipi kuru vakum pompasıdır.
Yağsız (dry) çalışma prensibi sayesinde proses tarafında hiçbir kontaminasyon oluşturmaz ve özellikle orta–yüksek vakum seviyelerinde sistem performansını maksimuma çıkarır.
Entegre hava soğutması sayesinde daha yüksek diferansiyel basınçlarda güvenli ve stabil çalışır; bu yönüyle yoğun proses yükü olan endüstriyel uygulamalar için HiLobe 1302’ye göre daha ileri bir çözümdür.
HiLobe 1304, senkronize iki loblu rotor yapısı ile gazı sıkıştırmadan taşır. Harici frekans konvertörü sayesinde geniş devir aralığında çalışarak:
Vakum çekme süresini önemli ölçüde kısaltır
Ön vakum pompasının yükünü azaltır
Yüksek diferansiyel basınçlarda stabilite sağlar
Proses koşullarına hassas ve esnek uyum sunar
%100 kuru (dry) çalışma – yağsız vakum
Entegre zorlamalı hava soğutma
Yüksek debi ve yüksek diferansiyel basınç kapasitesi
Harici frekans konvertörü ile esnek hız kontrolü
Düşük sızıntı oranı
Dikey montaj, kompakt tasarım
Yoğun proses koşulları için optimize edilmiş yapı
|
Özellik |
Değer |
|---|---|
|
Pompa Tipi |
Roots (Booster) vakum pompası |
|
Model |
HiLobe 1304 |
|
Çalışma Prensibi |
Kuru (Dry) |
|
Soğutma Yöntemi |
Hava – Zorlamalı konveksiyon |
|

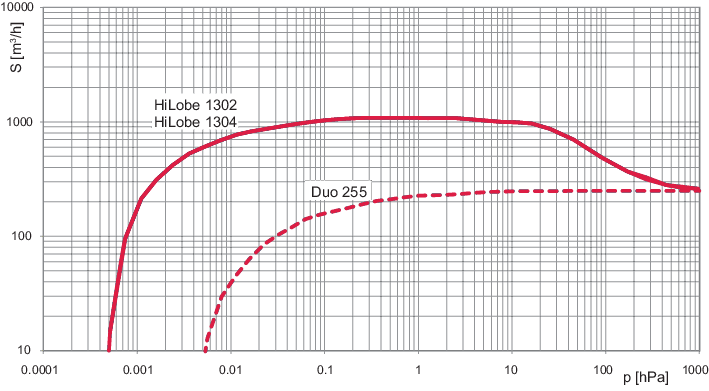

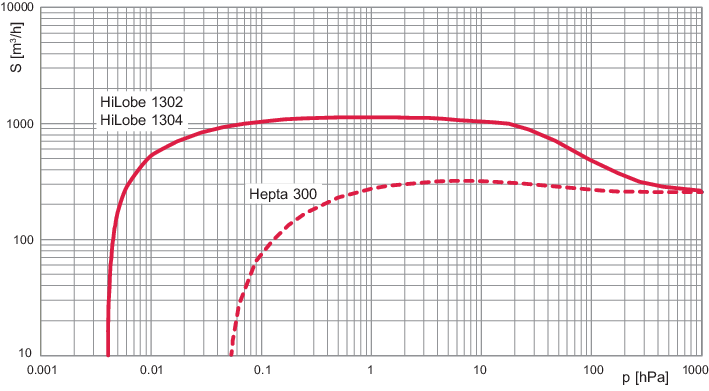

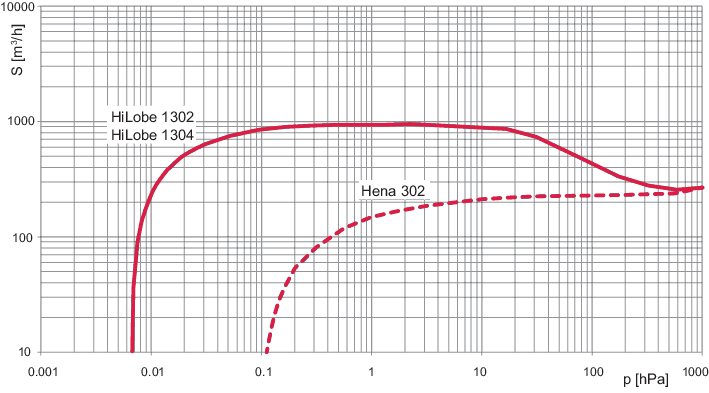

Nominal Pompalama Hızı |
260 – 1300 m³/h |
|
Pompalama Hızı (tipik) |
450 – 990 m³/h |
|
Dönüş Hızı |
1500 – 7500 rpm |
|
Maks. Diferansiyel Basınç (maks. devir) |
35 hPa |
|
Maks. Diferansiyel Basınç (min. devir) |
75 hPa |
|
Motor Tipi |
3-faz motor |
|
Anma Gücü (maks. devir) |
2.5 kW |
|
Giriş Gerilimi |
380 – 480 V AC (±10 %), 50/60 Hz |
|
Elektronik Sürücü |
RC 5500 |
|
I/O Arayüzleri |
RS-485, PV can |
|

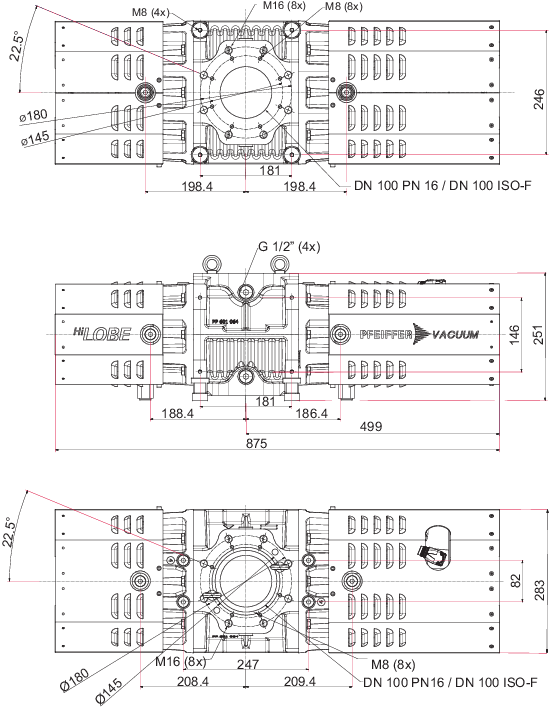

Bağlantı Flanşı (Giriş / Çıkış) |
DN 100 ISO-F / DN 100 PN 16 |
|
Montaj Pozisyonu |
Dikey, giriş yukarıda |
|
Çalışma Sıcaklığı |
5 – 40 °C |
|
Koruma Sınıfı |
IP54 (Type 12) |
|
Yağ Tipi |
D2 |
|
Yağ Miktarı |
0.65 l |
|
Ses Seviyesi (1 hPa) |
68 dB(A) |
|
Sızıntı Oranı |
< 1 × 10⁻⁶ Pa·m³/s |
|
Önerilen Sigorta |
16 A |
|
Ağırlık |
115 kg |
Yüksek debi gerektiren vakum prosesleri
Vakum fırınları ve ısıl işlem sistemleri
Kaplama, PVD / CVD uygulamaları
Kimya ve proses endüstrisi
Merkezi vakum sistemleri
Ağır ve sürekli çalışan endüstriyel tesisler
Daha yüksek diferansiyel basınçlarda güvenli çalışma
Ön vakum pompası üzerindeki yükün azalması
Daha kısa çevrim süreleri
Artırılmış proses stabilitesi
Uzun ömür ve düşük bakım maliyeti
