Konu: BINDER Ekipmanı ile FRAUNHOFER DÖKÜMKOMPOZİT

Tozun Ortam Nemi İle Büyüleyici Etkileşimi

• Siegfried Bähr, yüksek lisans tezi için hem heyecan verici bir işyeri hem de zorlu bir

projeyi seçti. Genç bilim adamı, metalik toz malzemelerin ortam nemi ile nasıl

etkileşime girdiğini ve bu etkileşimin lazer ışınının erimesine etkisini araştırmak için

bir BINDER iklim odası (KMF 115) kullanmak istedi. Aslen Münihli olan Bähr, yeni

anlayışlar kazanmak amacıyla Almanya'nın Augsburg kentindeki Fraunhofer

Enstitüsü'nde altı ay geçirdi. Farklı toz malzemeleri çeşitli iklim koşullarına maruz

bıraktı ve nemdeki artış ve azalışları gözlemledi. Siegfried, "Daha sonra öğrendiğimiz

gibi, sürecin kendisi yalnızca birkaç dakika sürüyor" diye açıklıyor.

• Bähr ayrıca, orijinal halindeki toz malzemedeki nem ile daha sonraki aşamada bileşenin

kalitesi arasında herhangi bir bağlantı olup olmadığını ortaya çıkarmak istedi. Ancak bu,

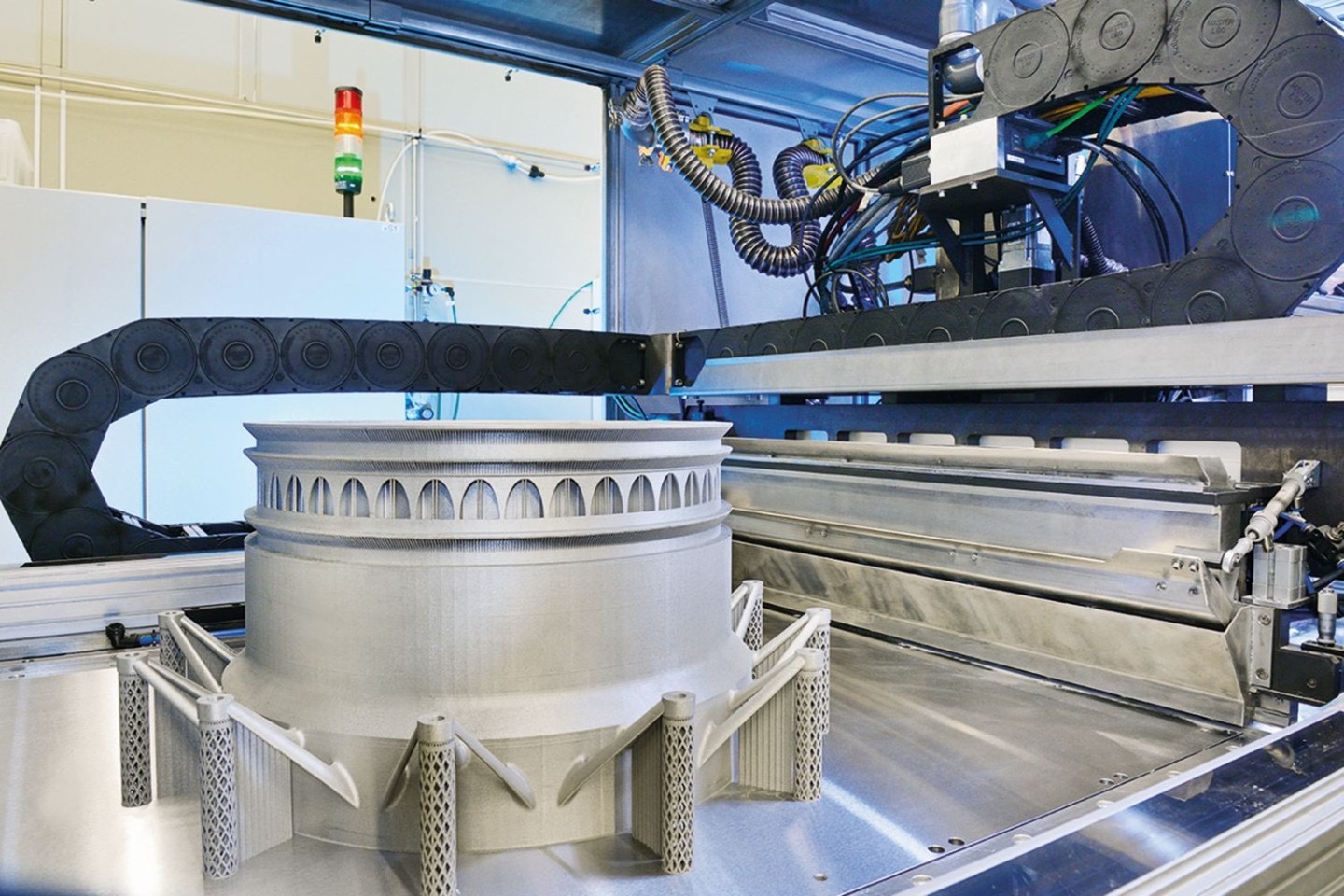

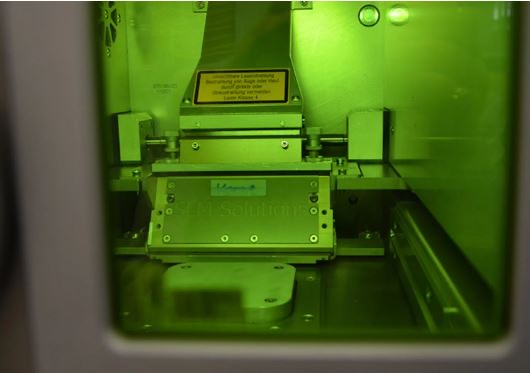

lazer ışınıyla erimenin (LBM) gerçekte ne olduğunun anlaşılmasını gerektirir. LBM şu anda

metal tozlarının eklemeli işlenmesi için en yaygın kullanılan yöntemdir. İşleyişi şu

şekildedir: İşlenecek toz malzemeden ince bir tabaka bir inşaat platformuna

uygulanır. Sürekli bir lazer ışını bileşenin konturunu tanımlar. Toz tamamen erir ve daha

sonra katılaşarak sert bir malzeme tabakası oluşturur. Daha sonra inşaat platformu tek bir

tabaka kalınlığında alçaltılır, yeni bir toz tabakası uygulanır ve lazer ışını bir kez daha

bileşenin konturunu çizer. İşlem, tüm katmanlar oluşturulana ve bitmiş bileşen

kaldırılabilene kadar devam eder. 3D CAD verileri gibi ekipmanın bileşeni üretmek için

ihtiyaç duyduğu tüm süre. verileri önceden toplanır. Bu şekilde üretilen bileşenler, hava

ve uzay yolculuğu ile otomotiv endüstrisi gibi kilit endüstrilerde giderek daha fazla

kullanılıyor. Örneğin, bazı motor üreticileri, katmanlı imalat kullanılarak yapılan motor

parçalarını toplu olarak üretiyor ve monte ediyor. Ancak Bähr, BINDER sabit iklim odasını

kullanarak nem testlerini gerçekleştirmeden önce, öncelikle birlikte çalıştığı ekipmanın

özelliklerini öğrenmek istedi ve performansından etkilendi: "BINDER odası son derece

etkili. Örneğin, yüksek sıcaklıklarla birlikte çok düşük nem seviyeleri gibi genellikle dahil

edilmeyen test noktalarına yaklaşabilir. Oda bu şartlarda bile aynı iklimi koruyabildi.

• Bähr şunları ekliyor: "BINDER servis ekibi, tüm sorularım için bana büyük destek

sağladı." Genç araştırmacıya göre su tüketiminin düşük olması da BİNDER'in lehine

bir noktaydı. Özellikle ünitenin çalıştırılabileceği basitlikten memnun kaldı ve şunları

söyledi: "Çoklu Yönetim Yazılımı sayesinde kendimi çok kısa sürede evimde

hissettim." Deneylerin bir parçası olarak Bähr, toz numunelerini alüminyum bir

tabağa yerleştirdi ve bu tabağa daha sonra haznenin içindeki bir terazi setinin

üzerine yerleştirildi. Teraziler, BINDER tarafından bu amaç için özel olarak üretilen

titreşim önleyici bir taban plakası üzerine yerleştirildi. Bähr, çeşitli iklim koşullarında

kütleyi belirli aralıklarla kaydederek tozdaki nem artışını dinamik olarak kaydetmeyi

başardı. Genç bilim adamının gerçekleştirdiği testlerden, metal tozlarıyla çalışırken

yapılması gerekenlere ilişkin bir takım öneriler elde edilebilir. Araştırmalar ayrıca

lazer ışını işlemede nem konusuna ilişkin daha fazla bilgi ortaya çıkardı. Bähr'ın

Fraunhofer Enstitüsü'ndeki çalışmalarından elde ettiği bulgular daha geniş

endüstrinin kullanımına sunulacak.

• «BINDER odası son derece etkilidir. Örneğin, yüksek sıcaklıklarla birlikte çok düşük

nem seviyeleri gibi genellikle dahil edilmeyen test noktalarına yaklaşabilir. Oda bu

şartlarda bile aynı iklimi koruyabildi.»

• SİEGFRİED BAHR

• Fraunhofer D.küm, Kompozit ve İşleme Teknolojisi Araştırma Enstitüsü IGCV

Gereksinimler :

• İç hazne boyunca hassas sıcaklık dağılımı

• Değişken nem

• Kullanımı kolay

• Kayıt yazılımı

Binder Çözümü

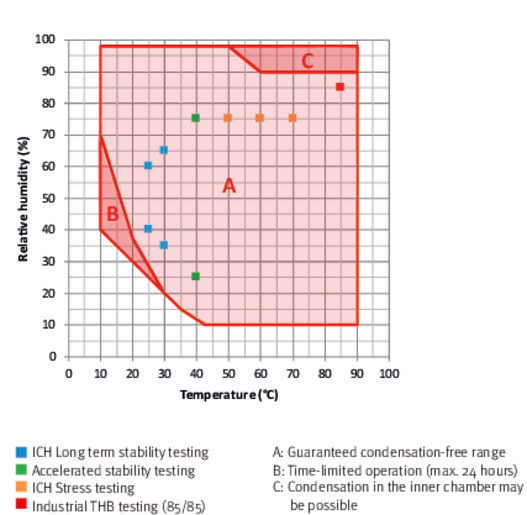

• Sıcaklık aralığı: -10°C ila 100°C

• Genişletilmiş nem aralığı: %10 RF ila %98

RH

• APT.line™ ön ısıtma odası teknolojisi

• Kapasitif nem sens.rü ve buharlı

nemlendirme ile nem ayarı

• Tamamen paslanmaz çelikten yapılmış iç

hazne

• BINDER Çoklu Yönetim Yazılımı APTCOM

™ temel sürümü

• Dahili veri kaydıyla zaman segmentli ve

gerçek zamanlı programlamaya sahip

sezgisel dokunmatik ekranlı kontrol cihazı

• Dahili veri kaydedici, .l.ülen değerler

USB üzerinden açık formatta okunabilir

Genişletilmiş sıcaklık / nem aralığına

sahip sabit iklimlendirme odaları

KMF 115 Modeli

• ICH yönergelerinin ve THB'nin

(85/85) gerektirdiği doğruluğu çok

aşan iklimsel homojenlik sayesinde,

ünite tam yüklü olsa bile güvenlidir.

• .dün vermeden arıza emniyetli

çalışma sayesinde güvenilir. İç kısım

ve Uzun .mürlü evaporatör plakası

tamamen paslanmaz çelikten

yapılmıştır.

• BINDER KMF, test alanı boyunca kesinlikle sabit test

koşulları sağlar. Bu sabit iklim odasının büyük bir avantajı,

düşük alan gereksinimi ve su temini açısından

esnekliktir. Geniş sıcaklık ve nem aralığı, bu sabit iklim

odasını stres testi serileri için ideal hale getirir.

• Smart, geniş aksesuar yelpazesi sayesinde belirli müşteri

gereksinimlerine uyum sağlama konusunda son derece

uyumlu hale gelir.

• Rakiplerine kıyasla %30 daha fazla yüke izin veren

maksimum etkili hacim sayesinde ekonomiktir.

Sabit iklim odalarının avantajları

• APT.line™ ön ısıtma haznesi

sayesinde homojen iklim koşulları

• Otomatik su ve atık su yönetimi

• Duyarlı buharlı nemlendirme

• %98 bağıl neme kadar geniş nem

aralığı

• 85°C ve %85 RH ile zorlu stres

testlerine uygundur
