1.. Uygulama

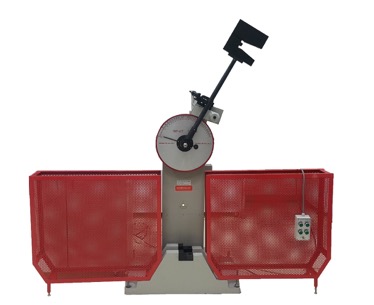

JB serisi Darbe test cihazı ağırlıklı olarak belirlemek için kullanılır Özellikle çelik için yüksek tokluk ile demirli metal malzemeler anti-darbe özelliği, dinamik yük altında ve demir ve alaşım malzemeler için uygundur.
Bu test serisi yarı otomatik olarak çalıştırılır, Dinamik yük. Makinenin sarkacı otomatik olarak kaldırılabilir veya serbest bırakılabilir.
2. Standards:
ISO148, EN10045, ASTM E23, GB/T3808-2002 ,GB/T229-2007
3. TEKNİK ÖZELLİKLER
|
MODEL |
JBS 300B |
JBS 500B |
JBS 800B |
|
|
DARBE ENERJİSİ |
150J / 300J |
250J / 500J |
500J-800J |
|
|
Arasındaki mesafe sarkaç şaft ve darbe noktası |
750mm |
800mm |
800mm |
|
|
Darbe Hızı |
5.2m/s |
5.4m/s |
5.9m/s |
|
|
Sarkacın öncesi yükselen açı |
150° |
|||
|
Numune hamiline açıklık |
40+0.2mm |
|||
|
Çenenin yuvarlak açı |
R1-1.5mm |
|||
|
Darbe kenar yuvarlak açısı |
R2-2.5mm,R8±0.05mm |
|||
|
Açı hassasiyeti |
0.1° |
|||
|
Standart numune boyut |
10mm×10(7.5/5)mm×55mm |
|||
|
Güç Kaynağı |
3phs, 380V, 50Hz Or 220V,60Hz |
|||
|
Ölçüler |
2124 x 600x1340mm |
2200x650x1960mm |
2450x1200x2455 |
|
|
Ağırlık |
450 |
650 |
2300 |
|
4. Özellikler:
4.1 Sarkaç yükselen, darbe, serbest bırakmadan otomatik olarak gerçekleşmiştir serbest mikro kumanda ile otomatik olarak gerçekleştirilir .
4.2 Çengelli iğne darbe eylemi Olayabilecek Herhangi bir kaza önlemek için standart koruma kabuk,
4.3 Sarkaç otomatik olarak yükselen ve numunenin sonra bir sonraki darbe eylem için hazır olacak koparma.
5.Teslim Şekli
5.1 Ana ünite ---------- 1 set
5.2 Sarkaç
5.3 Numune plaka (L = 40mm) ---- 1 adet
5.5 Numune merkezleme plakası (L = 40mm) (U, V) ---- 1 adet
5.6 Sıyırma eki ---- 1 adet
5.7 Dahili altıgen anahtarı (S = 12mm) --- 1 adet
5.9 Kamalar ve civatalar (M16x300mm) --- 4 adet
5.10 Darbe testi güvenlik çemberi ---- 1 adet
