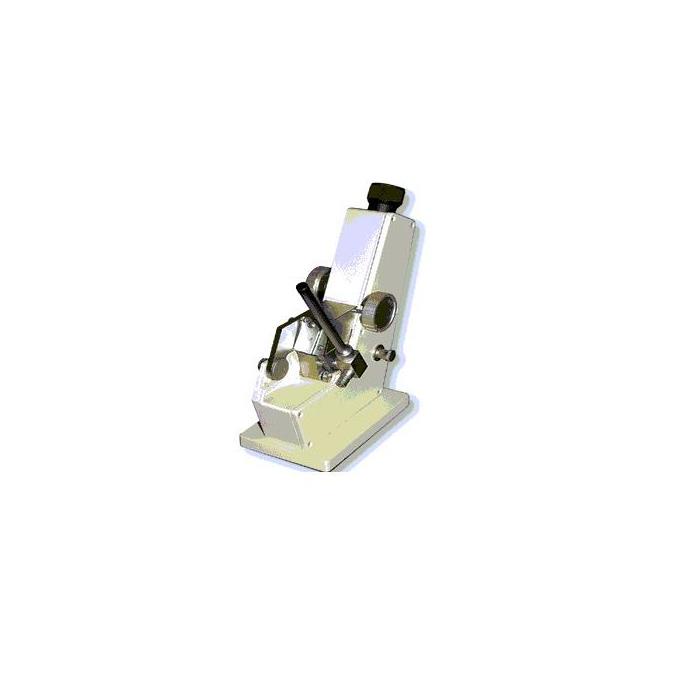

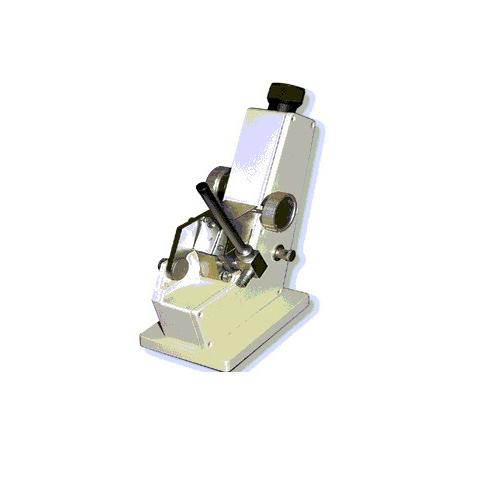

REFRAKTOMETRE MONTAJI
1. Cihazı monte etmek üzere,önce taşıma kutusunun altındaki iki adet olan tesbit vidalarını sökünüz.Sonra tahta kutuya bağlı olan
anahtarı ile kutu kapağını açıp cihazı uygun ışık alan bir yere koyunuz.
2. Oküler üzerindeki tırtıklı kısımdan tutarak gözünüze en net gelen netlik ayarını yapınız.
3. Cihaz kutusu içindeki üst kısımda bulunan sürgü içindeki termometreyi yuvasından çıkartıp monte edin.
4. Prizma üzerine distile su damlatılır ve açık konumdaki üst prizma kapatılır.
5. Cihaz üst prizması üzerinde bulunan kapağı açınız.Okülerden bakıldığında,buraya kadar karanlık görülen alan üst kısmındaki
pencerenin de aydınlanmış olduğu görülecektir.
6. Eğer ortam ve ölçü sıcaklığı aynı ve 20ºC ise,1.3333’ü cihazın gövde kısmında yer alan dijital ekranda görecek şekilde ayar
yapınız.
7. Bu işlem sonunda üst pencereye bakınız;kırmızı veya mavi renkli hareler görülüyorsa,harelerin ortadan kalkıp keskin bir siyah
renkli oluşumunu sağlayınız.
8. Eğer ölçüm sıcaklığı 20ºC ise ve okülerden bakıldığında görülen yatay çizgisi burada görülen çapraz çizgileri
ortalamıyorsa,sürgüle çekmecede bulunan küçük tornavida ile okülerden bakarak yatay ayırım çizgisini çapraz çizgilerin kesişme
noktasına gelecek şekilde ayar yapınız.
9. Bütün işlemler bitince,üst prizmayı açarak yumuşak bir kağıt ile prizmaları dikatlice silerek kurulayınız.
Bunu takiben bir ölçüm yapılmayacaksa,prizmaları kapatınız.
REFRAKTOMETRE İLE ÖLÇÜM YAPILMASI
- Alt prizma yüzeyine ölçülecek sıvı damlatılır,açık olan üst prizma kapatılır ve tesbit edilir.
- Okülerden bakılarak yatay çizgi çapraz çizgileri ortalayana kadar çevrilir.
- Ortalama işlemi bitiğinde kırılma indis değeri cihazın dış kısmında yer alan dijital ekrandan okunur.
