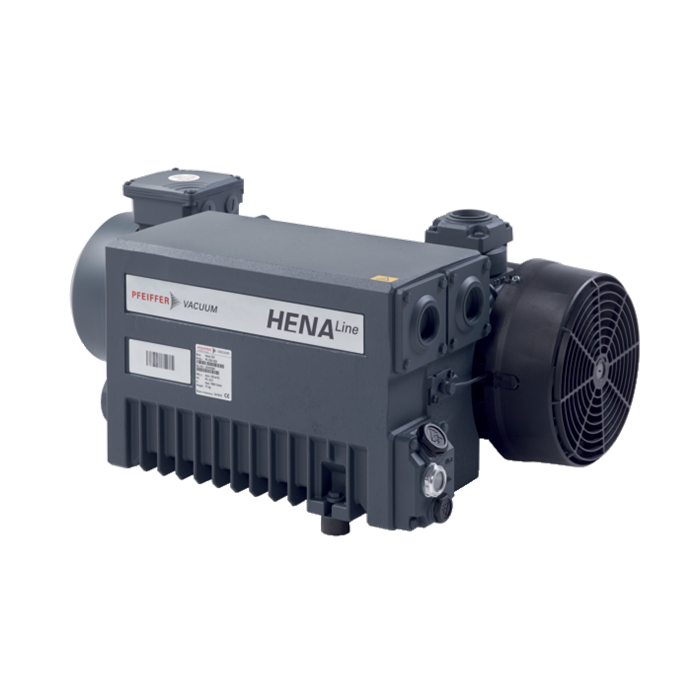

Hena 101

  • Endüstriyel uygulamalarda kullanılır, çok güçlüdür.
  • Dünya genelinde bulunabilen ve kullanılan 3 fazlı üniversal motor ile çalışmaktadır.
  • Yağ ayırıcı seperatör kullanılarak su buharı ve nem prosesten ayrılır.
  • Palet yapımında kullanılan materyal çok güçlü olduğu için uzun süre servise gerek duymaz.

Hena 101, 3-phase motor, 190–200/380–400 V, 50 Hz | 208/220/230/440/460 V, 60 Hz

Sipariş Numarası: PK D03 350

  • Çok güçlü rotary pompa ile 120 m3/h lik emiş kapasitesi sağlar
  • 3- Faz motor for 190–200/380–400 V, 50 Hz; 208/220/230/440/460 V, 60 Hz
  • Emniyet valfi ile çalışma özelliğine sahiptir.
  • Küçük ve orta vakum uygulamalarında kullanılır.
  • Gaz balans valfi sürekli açık , küresel vana aksesuar olarak mevcuttur.
  • KAS, SAS ve FAK aksesuarlarını bağlamak için ISO-K veya ISO-KF adaptör flanşları kullanılmalıdır



Lütfen dikkat: kablo ayrı  aksesuar olarak sipariş edilmelidir



Pompalama hızı 50 Hz

100 m³/h | 58.86 cfm | 1,666.67 l/min

Pompalama hızı  60 Hz

120 m³/h | 70.63 cfm | 2,000 l/min

Koruma kategorisi

IP55

Nihai basınç değeri gaz balanslı

≤ 1.5 hPa | ≤ 1.12 Torr | ≤ 1.5 mbar

Nihai basınç değeri gaz balanssız

≤ 3 · 10-1 hPa | ≤ 2.25 · 10-1 Torr | ≤ 3 · 10-1 mbar

Vakum giriş flanşı

Female thread G 1¼"

Eksöz çıkış flanşı

Female thread G 1¼"

Ortalama güç tüketimi 50 Hz

2.7 kW

Ortalama güç tüketimi 60 Hz

3.4 kW

Motor Versiyonu

3-ph motor

Motor koruması

3TF

Elektrik Kablosu

No

Su buharı kapasitesi  50 Hz

2800 g/h

Su buharı kapasitesi  60 Hz

2800 g/h

Su buharı toleransı 50 Hz

40 hPa | 30 Torr | 40 mbar

Su buharı toleransı 60 Hz

40 hPa | 30 Torr | 40 mbar

Yalıtım gazı

false

Soğutma yöntemi, standard

hava

Ortam sıcaklığı

12-40 °C | 53.6-104 °F | 285-313 K

Eksoz basıç değeri, max.

Atmosfer

Eksoz basıç değeri, min.

Atmosfer

50 Hz'de gaz balastı olmadan emisyon ses basıncı seviyesi

≤ 65 dB(A)

60 Hz'de gaz balastı olmadan emisyon ses basıncı seviyesi

≤ 68 dB(A)

Inert gas unitesi

yok

Gas ballast

yok

Kullanılan yağ

P3

Vakum yağı dolum değeri

2 l

Dönüş hızı 50 Hz

1,500 rpm | 1,500 min-1

Dönüş hızı  60 Hz

1,800 rpm | 1,800 min-1

Emniyet valfi kaçak aralığı

≤ 8 · 10-3 Pa m3/s | ≤ 6 · 10-2 Torr l/s | ≤ 8 · 10-2 mbar l/s

Ebatlar (L x W x H)

695 x 408 x 292 mm | 27.36 x 16.06 x 11.5 inch

Ağırlık

78 kg | 171.96 lb

ISO 3744,e göre ses basınç seviyesi sınıf 2

PNEUROP'a göre nihai basınç
