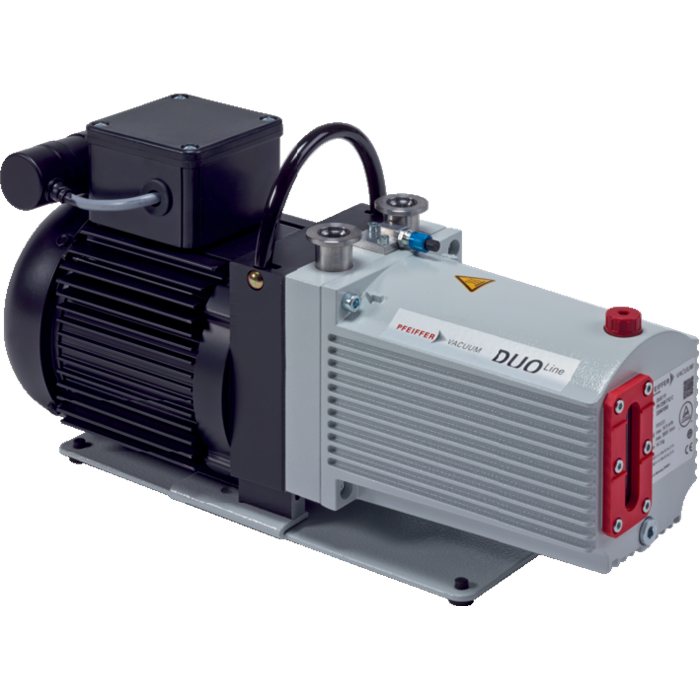

DUO 11 Rotary Vakum Pompası

PK D59 712

Duo 11

  • Kompakt tasarım sayesinde minimum yer kaplama olanağı sağlar
  • UL ve IEC 61010 sertifikalı lastik pompası sayesinde Kolay entegrasyon sağlar.
  • Dünyanın her yerinde buluna bilen ve pompanın çalışmasını sağlayan üniversal mono faz motora sahiptir.
  • Müşteri isteği doğrultusunda Opsiyonel olarak magneti ccoupling ile üretilir ve satılır.



Duo 11, 1-phase motor, 200–240 V, 50/60 Hz

Sipariş Numarası: PK D59 712

  • 50 Hz'de 9 m3 / s, 60 Hz'de 10,5 m3 / pompalama hızına sahip çift kademeli, yüksek performanslı döner kanatlı pompa.
  • Terminal kutusunun içinde C14 bağlantı ekipmanları fişli tek fazlı motor ile beraber verilir.
  • Entegre gaz balastı ve emniyet valfi mevcuttur.
  • Düşük ve orta vakum uygulamaları için kullanılır.
  • Özel özellik: Dünya genelinde kullanım için çeşitli motor voltajları ile çalışma olanağı sağlar.
  • Diğer motor gerilimleri talep üzerine temin edilebilir



Lütfen dikkat: kablo ayrı  aksesuar olarak sipariş edilmelidi

Vakum Giriş Flanşı

DN 16 ISO-KF

Eksöz çıkış flanşı

DN 16 ISO-KF

Pompalama hızı  50 Hz'de

9 m³/h | 5.3 cfm | 150 l/min

Pompalama hızı  60 Hz'de

10.5 m³/h | 6.18 cfm | 175 l/min

Maksimum vakum değeri gaz balanslı

3 · 10-2 hPa | 2.25 · 10-2 Torr | 3 · 12 mbar

Maksimum vakum değeri gaz balanssız

3 · 10-3 hPa | 2.25 · 10-3 Torr | 3 · 10-3 mbar

Çıkış basıncı Min

Atmosphericpressure

Çıkış basıncı Max

1,500 hPa | 1,125 Torr | 1,500 mbar

Su buharı kapasitesi 50 Hz

110 g/h

Su buharı kapasitesi 60 Hz

170 g/h

Su buharı toleransı  50 Hz

15 hPa | 11.25 Torr | 15 mbar

Su buharı toleransı  at 60 Hz

20 hPa | 15 Torr | 20 mbar

Dönme hızı 50 Hz de

3,000 rpm | 3,000 min-1

Dönme hızı 60 Hz de

3,600 rpm | 3,600 min-1

Soğutma tipi standart

Air

Motor

Yes

Motor protection

Bimetal

Motor versiyonu

1-ph motor

Ortam sıcaklığı

12-40 °C | 53.6-104 °F | 285-313 K

Sürekli gaz sıcaklığı, max.

40 °C | 104 °F | 313 K

Gaz balanst olamadan emisyon basınç sevyesi  50 Hz

54 dB(A)

Switch

Evet

Gerekli Voltaj aralığı

±10 %

Gerekli voltaj değeri 50 Hz

200 – 240 V

Gerekli voltaj değeri 60 Hz

200 – 240 V

Önerilem koruma akım sigortası

6 A

Elektrik kablosu

No, C14- Kablo kutunun içerisinde mevcuttur.

Gasballast

Evet

Vakum yağı tipi

P3

Vakum yağı dolum değeri

0.5 l

 Emniyet valfi kaçak değeri

≤ 1 · 10-5 Pa m3/s | ≤ 7.5 · 10-5 Torr l/s | ≤ 1 · 10-4 mbar l/s

Boyutlar  (L x W x H)

418 x 143 x 207 mm | 16.46 x 5.63 x 8.15 inch

Çalışma gücü 50 Hz

0.25 kW

Çalışma gücü 60 Hz

0.3 kW

Koruma Katagorisi

IP40

Ağırlık

14.3 kg | 31.53 lb

ISO 3744, sınıf 2'ye göre ses basıncı seviyesi

PNEUROP'a göre tipik nihai basınç
