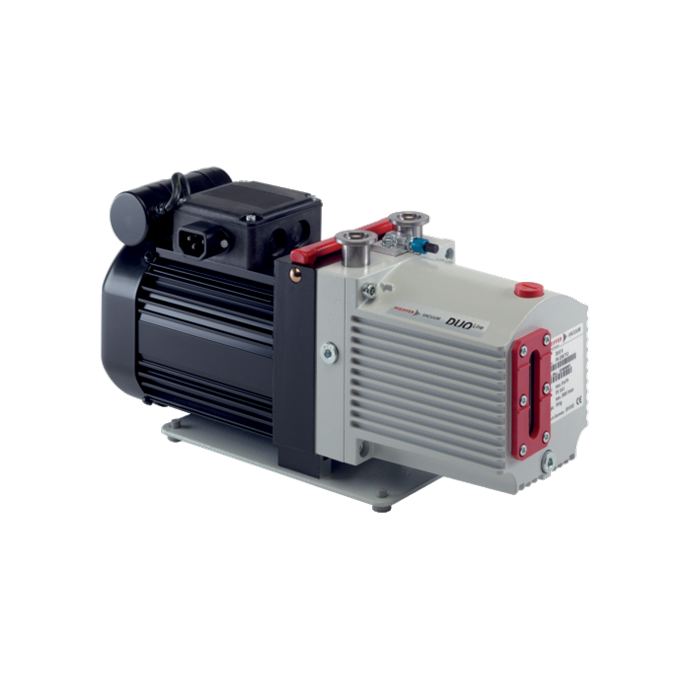

Duo 6

  • Kompakt tasarım sayesinde minimum yer kaplama olanağı sağlar
  • UL ve IEC 61010 sertifikalı lastik pompası sayesinde Kolay entegrasyon sağlar.
  • Dünyanın her yerinde buluna bilen ve pompanın çalışmasını sağlayan üniversal mono faz motora sahiptir.
  • Müşteri isteği doğrultusunda Opsiyonel olarak magneti ccoupling ile üretilir ve satılır.



Duo 6, 1-phase motor, 230–240 V, 50/60 Hz

Sipariş Numarası : PK D58 712

  • 50 Hz'de 5 m3 / s, 60 Hz'de 6 m3 / pompalama hızına sahip çift kademeli, yüksek performanslı döner kanatlı pompa.
  • Terminal kutusunun içinde C14 bağlantı ekipmanları fişli tek fazlı motor ile beraber verilir.
  • Entegre gaz balastı ve emniyet valfi mevcuttur.
  • Düşük ve orta vakum uygulamaları için kullanılır.
  • Özel özellik: Dünya genelinde kullanım için çeşitli motor voltajları ile çalışma olanağı sağlar.
  • Diğer motor gerilimleri talep üzerine temin edilebilir



Lütfen dikkat: kablo ayrı  aksesuar olarak sipariş edilmelidir.

Vakum Giriş Flanşı

DN 16 ISO-KF

Eksöz çıkış flanşı

DN 16 ISO-KF

Pompalama hızı  50 Hz'de

5 m³/h | 2.94 cfm | 83.33 l/min

Pompalama hızı  60 Hz'de

6 m³/h | 3.53 cfm | 100 l/min

Maksimum vakum değeri gaz balanslı

3 · 10-2 hPa | 2.25 · 10-2 Torr | 3 · 10-2 mbar

Maksimum vakum değeri gaz balanssız

3 · 10-3 hPa | 2.25 · 10-3 Torr | 3 · 10-3 mbar

Çıkış basıncı Min

Atmosphericpressure

Çıkış basıncı Max

1,500 hPa | 1,125 Torr | 1,500 mbar

Su buharı kapasitesi 50 Hz

110 g/h

Su buharı kapasitesi 60 Hz

170 g/h

Su buharı toleransı  50 Hz

30 hPa | 22.5 Torr | 30 mbar

Su buharı toleransı  at 60 Hz

40 hPa | 30 Torr | 40 mbar

Dönme hızı 50 Hz de

3,000 rpm | 3,000 min-1

Dönme hızı 60 Hz de

3,600 rpm | 3,600 min-1

Soğutma tipi standart

Hava

Motor Koruması

Bimetal

Motor versiyonu

1-ph motor

Ortam sıcaklığı

12-40 °C | 53.6-104 °F | 285-313 K

Sürekli gaz sıcaklığı, max.

40 °C | 104 °F | 313 K

Gaz balanst olamadan emisyon basınç sevyesi  50 Hz

51 dB(A)

Gaz balanst olamadan emisyon basınç sevyesit 60 Hz

54 dB(A)

Switch

Evet

Gerekli Voltaj aralığı

±10 %

Gerekli voltaj değeri 50 Hz

230 – 240 V

Gerekli voltaj değeri 60 Hz

230 – 240 V

Önerilem koruma akım sigortası

6 A

Elektrik kablosu

No, C14- Kablo kutunun içerisinde mevcuttur.

Gasballast

Evet

Vakum yağı tipi

P3

Vakum yağı dolum değeri

0.5 l

 Emniyet valfi kaçak değeri

≤ 1 · 10-5 Pa m3/s | ≤ 7.5 · 10-5 Torr l/s | ≤ 1 · 10-4 mbar l/s

Boyutlar  (L x W x H)

373 x 130 x 178 mm | 14.69 x 5.12 x 7.01 inch

Çalışma gücü 50 Hz

0.2 kW

Çalışma gücü 60 Hz

0.24 kW

Koruma Katagorisi

IP40

Ağırlık

14.8 kg | 32.63 lb

ISO 3744, sınıf 2'ye göre ses basıncı seviyesi

PNEUROP'a göre tipik nihai basınç
